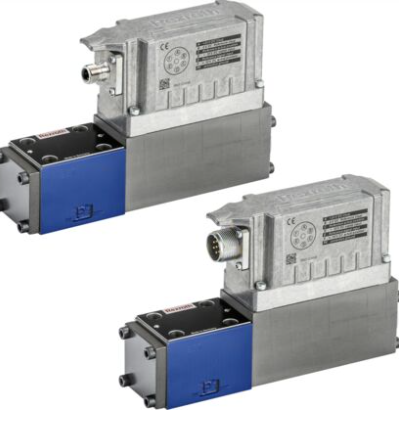

力士樂REXROTH液壓比例方向閥的使用性能

R901382346 4WRPEH6C4B24L-3X/M/24A1

高性能范圍內的工業液壓閥，根據液壓符號可靠控制油流方向。通過內部閥芯位置反饋實現高精度

滑閥

直營

通過額外的故障安全位置安全切斷

連接圖 ISO 4401-03-02-0-05

產品系列 4WRPEH

工作壓力，大值 [bar] 350.0

大流量 [l/min] 50.0

Spool symbol 符號 C4

連接類型 底板安裝

公稱流量 [l/min] 24.0

公稱尺寸 6

驅動類型 通過集成的電子元件實現電氣控制

Valve ports number 4

切換位置數量 4

電源電壓 24 VDC

電氣連接器 7 芯設備插頭 (6 + PE)

Electric connection deion 7 芯連接器 (6 + PE)，符合 EN 175201-804 標準

連通性 控制值輸入 ±10 V

Conformity CE

RoHS

液壓油 HFC

HL

HLP

HLPD

HVLP

HVLPD

Seals NBR

Maximum power consumption [W] 60

重量 [kg] 3

力士樂4WRPEH 6 C4B40L-3X/M/24A1比例閥特點:直動式伺服電磁閥NG6，配有控制活塞和鋼套，伺服性能可靠調節電磁鐵內置有位置反饋器和位移傳感器的電子控制單元用于生產和試驗設備中的電液調節用于閥板安裝:安裝孔符合IS04401 -03-02-0-94電磁鐵2P+PE/M16x1.5，位移傳感器4P/Pg7用于塑料機械常規參數

結構型式:滑閥，直動式，有鋼套。

控制方式:具有位置反饋功能的比例電磁鐵，外部電氣放大器。安裝方式:板式連接，NG6安裝孔(ISO4401-03-02-0-94)

安裝位置:任意

環境溫度范圍:°C-20..+-50

質量:kg2.3

抗振強度，試驗條件:*大25g，三維隨機振動試驗(24小時)
