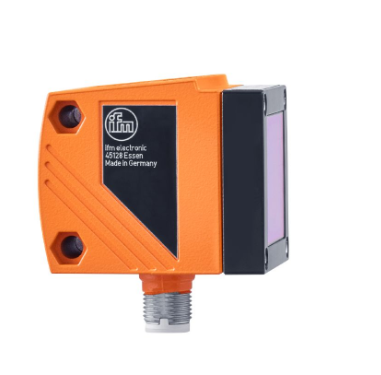

現貨先發O1D106原裝IFM測距傳感器

帶有背景抑制的可靠光學距離測量

使用反射鏡時，測量范圍可達75米

用于起重機系統

2 個開關輸出；可將其中一個編程為模擬輸出

組件種類眾多，可快速安裝和準確微調

產品特征

激光防護等級 2

外殼 矩形的

電氣數據

工作電壓[V] 18...30 DC

電流損耗[mA] < 150

防護等級 III

反相保護 有

使用壽命[h] 50000

的輸入/輸出

輸入和輸出數 數字輸出數量: 2; 模擬輸出數量: 1

輸出

輸出數量 2

電氣設計 PNP

數字輸出數量 2

輸出功能 常開/常閉; (可選)

每個輸出*電流負載[mA] 200

模擬輸出數量 1

模擬電流輸出[mA] 4...20; (可調整量程 IEC 61131-2)

負載*值[Ω] 250

模擬電壓輸出[V] 0...10; (可調整量程 IEC 61131-2)

負載電阻*小值[Ω] 5000

短路保護 有

短路保護類型 脈沖

過載保護 有

監控范圍

光斑寬度*值[mm] 150

光斑高度*值[mm] 150

光點尺寸參考 75 m

背景消隱[m] 75...150

測量/設定范圍

測量范圍[m] 1...75; (反射器 E21159)

測量頻率[Hz] 1...33

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI標準 IEC 61131-9

外形

Smart Sensor - SSP 0 Generic Profiled Sensor

Function Device identification

Function Process data variable

Function Device diagnosis

Function Teach channel

SIO模式 有

必需的mater port type A

模擬過程數據 1

二位輸出過程數據 2

處理周期*小值[ms] 5

支持的DeviceID

運行方式 DeviceID

default 810

工作條件

環境溫度[°C] -10...60

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 60947-5-2

激光防護等級 2

激光保護注意事項

注意: 激光

功率: <= 4,0 mW

波長: 650 nm

脈沖: 1,3 ns

請不要直視光束。

請避免和激光接觸。

激光等級: 2

EN / IEC60825-1:2007

EN / IEC60825-1:2014

Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.

MTTF[年] 106

機械技術數據

重量[g] 242.6

外殼 矩形的

尺寸[mm] 59 x 42 x 52

原材料 外殼: 模壓鑄鋅; 前面透鏡: 玻璃; LED窗口: PC

透鏡校準 側面的鏡組
