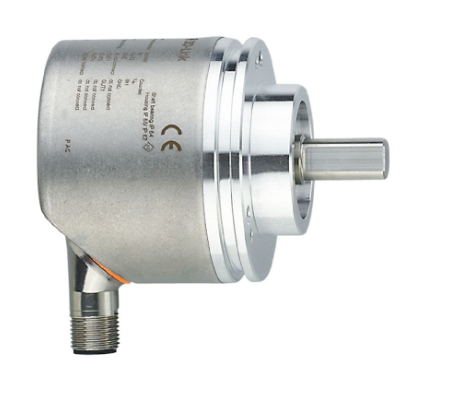

IFM增量型編碼器RVP510帶實心軸

帶實心軸及顯示器的增量式編碼器

RVP510

INCREMENTAL ENCODER PERFORMANCE LINE

帶實心軸及顯示器的增量式編碼器 RVP510

可配置為編碼器、速度監控器或計數器

清晰可見的 LED 顯示，包含紅/綠顏色變化

通過磁力感應原理獲得高耐沖擊和振動能力

分辨率可自由編程，從 1 ...10,000

產品特征

分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

通信接口 IO-Link

軸監控器 實心軸

軸直徑[mm] 10

應用

功能原理 增量式

檢測系統 磁性

應用 編碼器; 速度監控器; 計數器

電氣數據

工作電壓[V] 4.75...30 DC

電流損耗[mA] < 350

防護等級 III

反相保護 有

旋轉電氣*值[U/min] 12000

輸出

電氣設計 HTL/TTL

開關頻率[kHz] 1000

出廠設定

輸出功能: HTL (50 mA)

短路保護 有

相位偏差A和B[°] 90

測量/設定范圍

分辨率 1...10000; (可設定參數; 出廠設定: 1024) 分辨率

速度監控器

開關點, SP

-9994...9999 U/min -166.6...166.7 Hz

復原點, rP

-9999...9994 U/min -166.7...166.6 Hz

計數器

預設點 1...9999

精度/偏差

度[°] 0.1

軟件/編程

參數設定 編碼器; 分辨率; 轉向; HTL; TTL; 速度監控器; 分辨率

接口

通信接口 IO-Link

傳遞類型 COM2 (38,4 kBaud)

IO-Link revision 1.1

外形

Smart Sensor - SSP 0 Generic Profiled Sensor

Function Device identification

Function Process data variable

Function Device diagnosis

SIO模式 有

處理周期*小值[ms] 2.7

支持的DeviceID

運行方式 DeviceID

default 496

工作條件

環境溫度[°C] -40...85

存儲溫度[°C] -40...85

允許*的相對空氣濕度[%] 95; (不允許冷凝)

外殼防護等級 IP 65; (在外殼: IP 67; 在軸: IP 64)

/測試

抗沖擊

100 g

抗震

20 g

MTTF[年] 218

機械技術數據

重量[g] 429

外殼 圓柱形的

尺寸[mm] ? 58 / L = 80.2

原材料 法蘭: 鋁; 外殼: 不銹鋼(1.4521/444); 顯示窗口: PEI

機械*值[U/min] 12000

啟動扭矩*值[Nm] 0.01

溫度扭矩參考[°C] 20

軸監控器 實心軸

軸直徑[mm] 10

軸材料

不銹鋼

軸向軸負載*值 (軸末端)[N] 40

徑向軸負載*值 (軸末端)[N] 60

固定法蘭 夾緊法蘭

顯示器/操作件

顯示

10段顯示屏, 紅色/綠色 4位數字 可設定參數

2 x LED, 黃色

5 x LED, 綠色

注釋

包裝單位 1 件

IFM增量型編碼器RVP510帶實心軸
