價格
￥500.00
型號
LWGY
品牌
迪川
所在地
廣東省 廣州市
更新時間
2025-12-20 10:54:23
瀏覽次數
次
LWGY渦輪流量計脈沖輸出型:工作電壓：+12VDC或+24VDC兩種（客戶定貨前必須選定一種供電電源）。信號傳輸距離：小于250米。輸出信號：方波信號幅值：+12VDC供電幅值大約為10V+24VDC供電幅值大約為20V.安裝：放大器和渦輪流量傳感器連接為M16×1.5螺紋，渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器上，用手擰到感覺放大器到底后再把鎖緊螺母帶緊。接線：脈沖輸出型放大器對外引線為三根，紅線、白線和屏蔽。紅線接正電源，白線為脈沖輸出和其它顯示儀或設備連接，屏蔽接地。

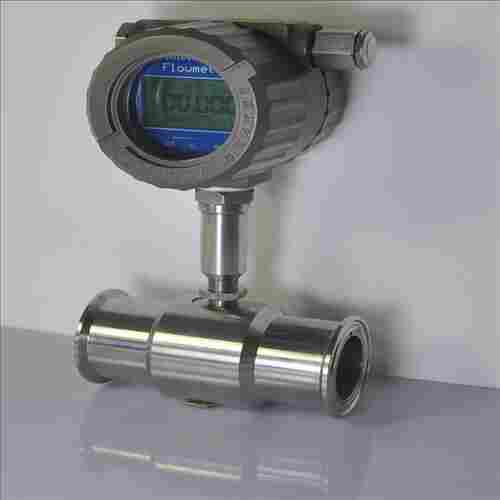

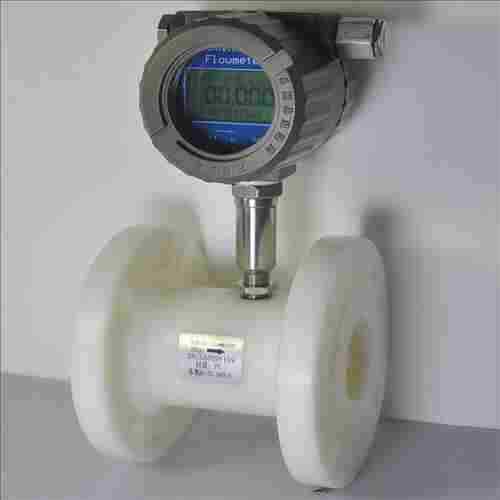

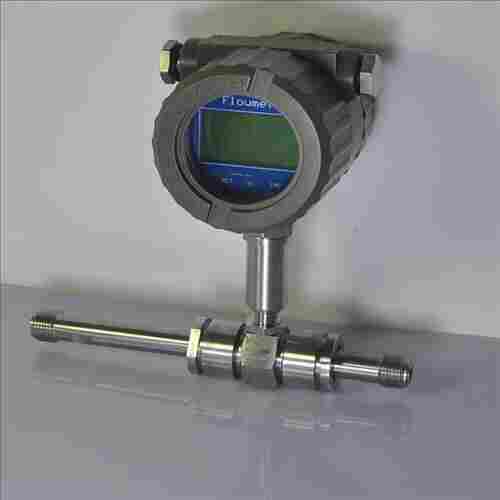

LWGY渦輪流量計現場顯示型:本智能流量計是采用*單片微機技術設計的*流量計顯示儀表，與脈沖信號輸出的流量傳感器（如渦輪、旋渦）配套。可顯示瞬時流量和累計量。累計流量：八位數字，小數點后面3位有效數字。瞬時流量：六位數字，可顯示出每升的變化。顯示精度：±1個顯示單位。信號輸出：脈沖輸出：1~3000Hz外供+12~+24VDC電源 電流輸出：4~20mA外供+24VDC電源（兩線制）內置2節3V鋰電池并聯供電。當電壓低于2.7V時出現欠壓指示，隔爆型。小信號切除功能。
LWGY渦輪流量計現場顯示型帶4～20mA遠傳輸出:工作電壓：外電源供電220VAC信號傳輸距離：小于250米顯示儀瞬時四位：累計量九位顯示顯示儀尺寸：橫式：160mm×80mm豎式：80mm×160mm顯示儀帶4~20mA輸出并能與計算機連接。
LWGY渦輪流量計4～20mA輸出型:工作電壓：外供電+24VDC（兩線制）輸出信號：4~20mA或1-5V、4mA對應渦輪流量傳感器零流量，20mA對用渦輪流量傳感器*流量，流量范圍見渦輪流量傳感器銘牌。信號傳輸距離：小于250米。安裝：渦輪流量傳感器安裝完后，把放大器擰到渦輪流量傳感器接頭處（m16×1.5螺紋），用手擰到感覺放大器已經到底后把鎖緊螺母帶緊。接線：4~20mA輸出型放大器對外引線為紅線和白線。紅線為電源線，白線為信號線。
LWGY渦輪流量計在傳感器和轉換顯示表頭部分，采用研發的*技術，使儀表的整體性能在國內同行中，有了質的飛躍。顯示計是吸取了國內外流量儀表*技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量流量計，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、量報警等，是流量計量和節能的理想儀表。
LWGY渦輪流量計產品特點：
· ? 高度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
· ? 重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的度，在貿易結算中是優先選用的流量計；
· ? 輸出脈沖頻率信號，適于量計量及與計算機連接，無零點漂移，抗干擾能力強；
· ? 可獲得很高的頻率信號（3~4kHz），信號分辨力強；
· ? 范圍度寬，中大口徑可達1:20，小口徑為1:10；
· ? 適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
· ? 型傳感器類型多，可根據用戶特殊需要設計為各類型傳感器，例如低溫型、雙向型、井下型、混砂型等；
· ? 可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
LWGY渦輪流量計技術參數：
1.基本參數
|
執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
儀表口徑及連接方式 |
4、6、10、15、20、25、32、40采用螺紋連接 （15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接 |
|
精度等級 |
±1%R、±0.5%R、±0.2%R（需特制） |
|
量程比 |
1:10；1:15；1:20 |
|
傳感器材質 |
304不銹鋼、316（L）不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃ 相對濕度：5%~90% 大氣壓力：86KPa~106KPa |
|
信號輸出功能 |
脈沖信號、4~20mA信號 |
|
通訊輸出功能 |
RS485通訊、HART協議等 |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
|
信號線接口 |
基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6或ExdIICT4 |
|
防護等級 |
IP65或更高（可訂制） |
2.流量范圍及工作壓力：
|
儀表口徑 （mm） |
正常流量范圍（m3/h） |
擴展流量范圍（m3/h） |
常規連接方式 與耐壓等級 |
特制耐壓等級（MPa） （法蘭夾裝） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
螺紋連接/6.3MPa |
10、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 40 |
2～20 |
1～20 |
螺紋連接/6.3MPa 法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 50 |
4～40 |
2～40 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 65 |
7～70 |
4～70 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 80 |
10～100 |
5～100 |
法蘭連接/2.5MPa |
4.0、6.3、10、16、25 |
|
DN 100 |
20～200 |
10～200 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16、25 |
|
DN 125 |
25～250 |
13～250 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 150 |
30～300 |
15～300 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
|
DN 200 |
80～800 |
40～800 |
法蘭連接/1.6MPa |
2.5、4.0、6.3、10、16 |
LWCQ（切向）及LWCB（軸向）型插入式渦輪流量計與顯示儀表配套，組成插入式渦輪流量計，可以廣泛用于大口徑管道源水，循環水，凈水等液體流量和量的測量。
LWGQ插入式渦輪流量計產品特點：
|
LWCQ的特點 |
LWCB的特點 |
|
抗雜質能力強，切向式葉輪在轉動時可隨時釋放流體中懸浮雜物，使其不纏繞在切向式葉輪的葉片上。 |
傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。 |
|
抗電磁干擾和抗振能力強。 |
抗電磁干擾和抗振能力強。 |
|
傳感器和顯示儀表的結構及原理都非常簡單、直觀，用戶特別容易掌握其使用和維修技術。 |
更換葉輪和軸承后，儀表系數不變。 |
|
更換葉輪和軸承后，儀表系數不變。 |
流量范圍寬，下限流速低。 |
|
流量范圍寬，下限流速低。 |
成套流量計對流體量的計量誤差小。 |
|
成套流量計對流體量的計量誤差小。 |
幾乎無壓力損失，節省動力電耗。 |
|
幾乎無壓力損失，節省動力電耗。 |
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。 |
|
傳感器可露天安裝，整個傳感器可長期淹沒在水中使用。 |
有截止閥的傳感器，安裝和拆卸時都不須斷流。 |
|
有截止閥的傳感器，安裝和拆卸時都不須斷流。 |
水平，豎直，傾斜的管道均可使用。 |
|
水平，豎直，傾斜的管道均可使用。 |
成套流量計的購置，安裝和維修費用低。 |
|
成套流量計的購置，安裝和維修費用低。 |
|
